Stublina okov za aluminijumske sisteme

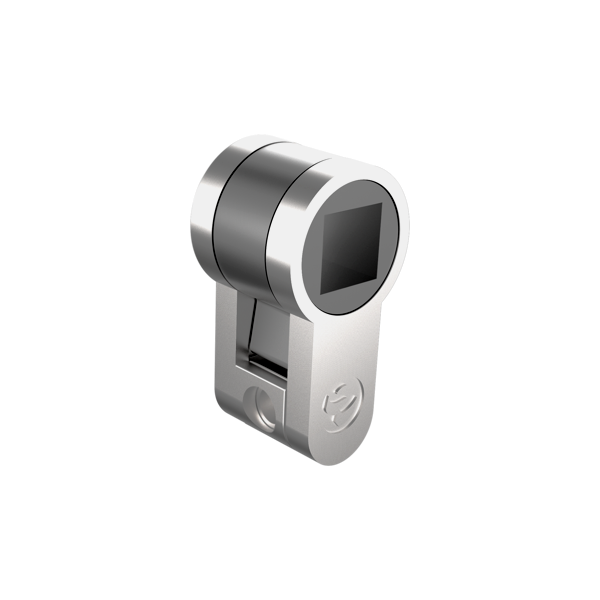

5500.00 – Koristi se kao umetak za bravu za sanitarne prostorije. Pokreće se osovinom kvadratnog preseka 8x8mm. Delovi sklopa se proizvode od legure cinka livenjem pod visokim pritiskom.

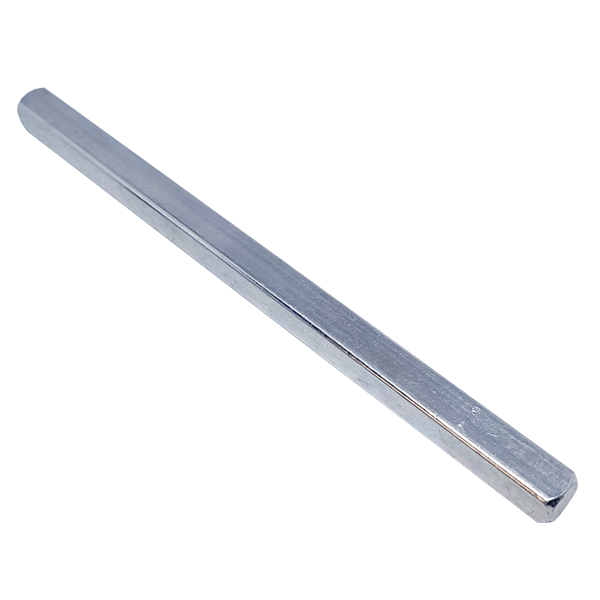

1015.91 – Četvrtka za dvostranu kvaku L-140mm (8x8mm).

1097.10 – Četvrtka za jendostranu kvaku L-120mm (8x8mm).

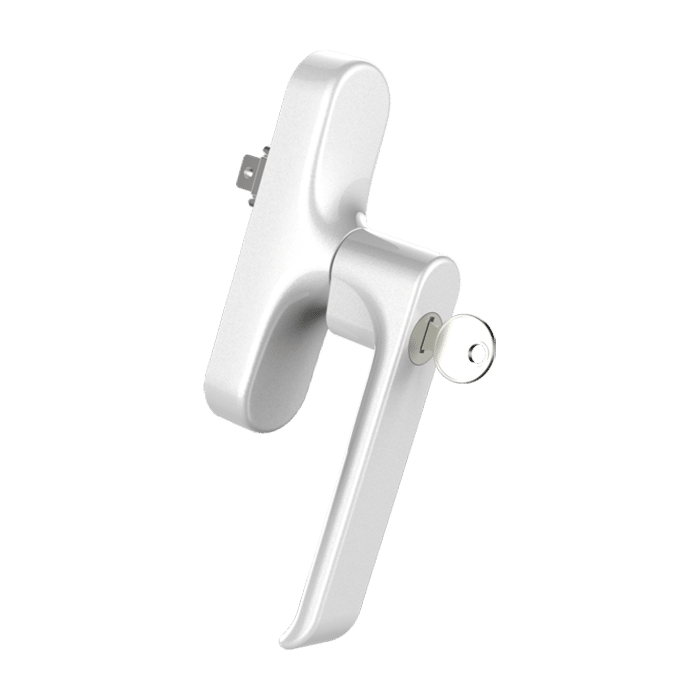

1103.00 – Pogonska ručica sa ključem za okretno-nagibno otvaranje i osiguračem protiv pogrešnog rukovanja namenjena je za ugradnju u sve tipove sistema aluminijumskih prozora i balkonskih vrata sa standardnim Euro žljebom u slučaju ugradnje okretnog okova za unutrašnje otvaranje krila. Pogonska ručica ima mogućnost rotacije od 0° do 180°. Cilindre za ovaj tip ručice karakteriše sistem koji omogućava blokiranje ručice na 90° ili 180°, kada je ručica na 90° ili 180° moguće je ukloniti ključ, a zatim ostaviti krilo u okretno-nagibnom ili otvorenom položaju. Isporučuje se spremna za montažu na desno krilo sa mogućnošću okretanja za montažu na levo.

Proizvedena je od legure aluminijuma i legure cinka livenjem pod visokim pritiskom. Plastični delovi su od poliamida i poliacetala. Zavrtnji su od ugljeničnog pocinkovanog i nerđajućeg čelika.

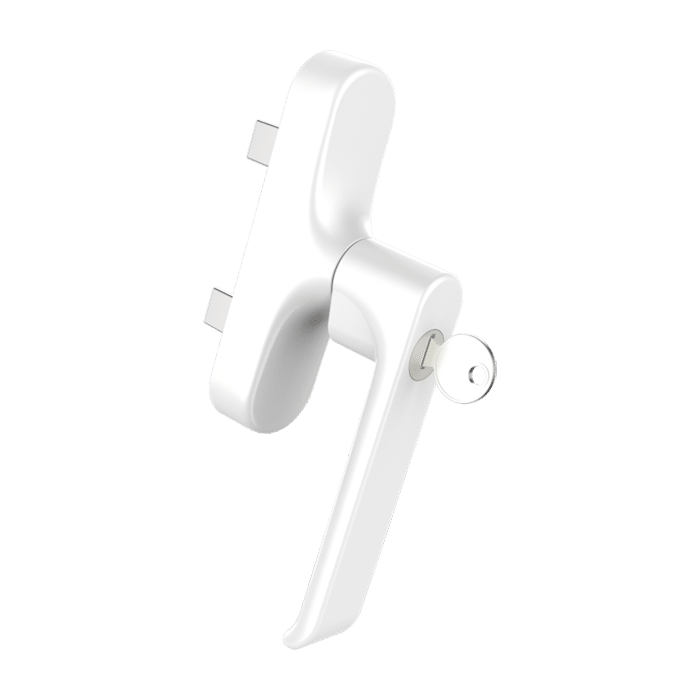

1104.00 – Pogonska ručica sa ključem za okretno otvaranje namenjena je za ugradnju u sve tipove sistema aluminijumskih prozora i balkonskih vrata u slučaju ugradnje okretnog okova. Pogonska ručica ima mogućnost rotacije od 90°. Cilindre za ovaj tip ručice karakteriše sistem koji omogućava blokiranje ručice na 90°, kada je ručica na 90° moguće je ukloniti ključ, a zatim ostaviti krilo u okretnom položaju. Isporučuje se spremna za montažu na desno krilo sa mogućnošću okretanja za montažu na levo.

Proizvedena je od legure aluminijuma i legure cinka livenjem pod visokim pritiskom. Plastični delovi su od poliamida i poliacetala. Zavrtnji su od ugljeničnog pocinkovanog i nerđajućeg čelika.

1110.10 – Pogonska ručica iz grupe sa oznakom 1110.00, 1110.10 je namenjena za ugradnju u sve tipove sistema aluminijumskih prozora, PVC prozora i balkonskih vrata sa standardnim Euro žljebom u slučaju ugradnje okretno-nagibnog okova za unutrašnje otvaranje krila. Grupa navedenih artikala ima isti pokretački mehanizam. Razlika je u dužini osovine kvadratnog preseka i dužini zavrtnjeva za vezu. Pogonska ručica ima mogućnost rotacije od 0° do 180°.

Pogonska ručica proizvedena je od legure aluminijuma i legure cinka livenjem pod visokim pritiskom. Plastični delovi su od poliamida. Zavrtnji su od ugljeničnog pocinkovanog čelika. Ručica je dostupna u svim RAL bojama.

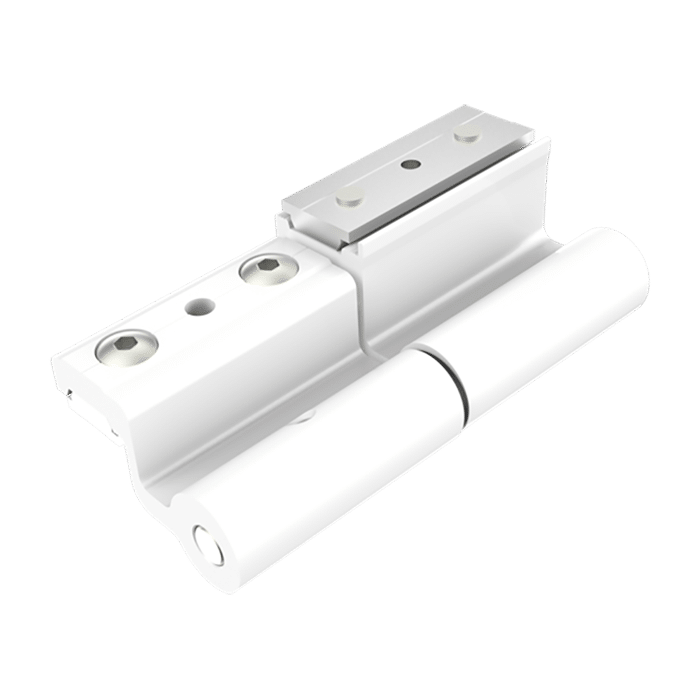

2004.10 – Dvodelna spojnica za vrata namenjena je za sve tipove aluminijumskih sistema vrata u slučaju okretnih sistema. Spojnica se može ugraditi isključivo u sisteme sa Euro 1 žljebom. Proizvod se ugrađuje prema preporukama proizvođača, što se odnosi na broj spojnica srazmerno masi krila prozora, i njhovoj nameni za privatnu ili javnu upotrebu i to:

• Privatna upotreba: 2 spojnice – 80-90 kg
• Javna upotreba: 3 spojnice – 95-110 kg

Ukoliko se ugrade tri spojnice, prema preporuci nosivost se uvećava za 10%. Spojnica poseduje mogućnost podešavanjaProizvedena je od ekstrudiranog aluminijumskog profila. Plastični delovi su od poliamida. Zavrtnji i osovina od nerđajućeg čelika. Nosači spojnice se proizvode od ekstrudiranog aluminijumskog profila. Odlivene pozicije pribora spojnice se galvanski zaštićuju cinkovanjem.

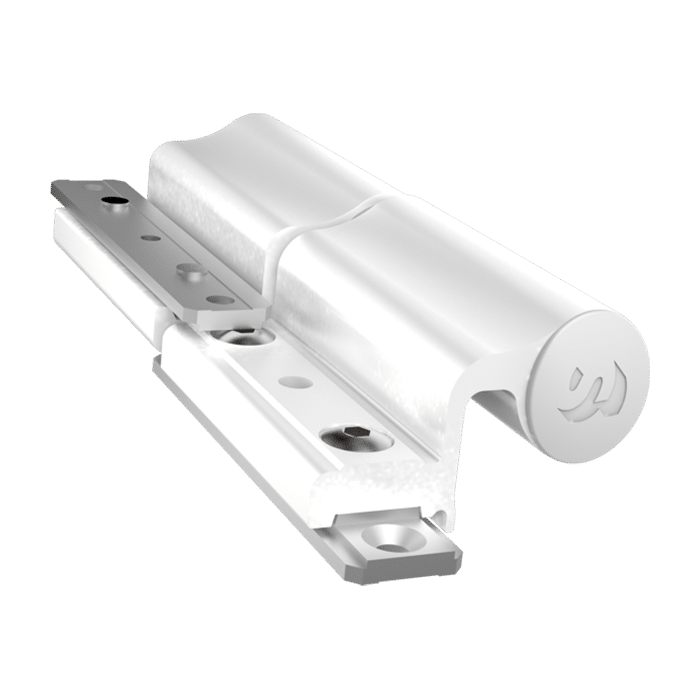

2006.00 – Velika dvodelna spojnica za vrata namenjena je za sve tipove aluminijumskih sistema vrata u slučaju okretnih sistema. Spojnica se može ugraditi isključivo u sisteme sa Euro 1 žljebom. Proizvod se ugrađuje prema preporukama proizvođača, što se odnosi na broj spojnica srazmerno masi krila prozora, i njhovoj nameni za privatnu ili javnu upotrebu i to:

• Javna upotreba: 2 spojnice – 45-90 kg
• Privatna upotreba: 2 spojnice – 50-100 kg

Ukoliko se ugrade tri spojnice, prema preporuci, nosivost se uvećava za 10%. Spojnica poseduje mogućnost podešavanja.Proizvedena je od ekstrudiranog aluminijumskog profila. Plastični delovi su od poliamida i poliacetala. Zavrtnji i osovina od nerđajućeg čelika. Nosači spojnice se proizvode od ekstrudiranog aluminijumskog profila. Odlivene pozicije pribora spojnice se galvanski zaštićuju cinkovanjem.

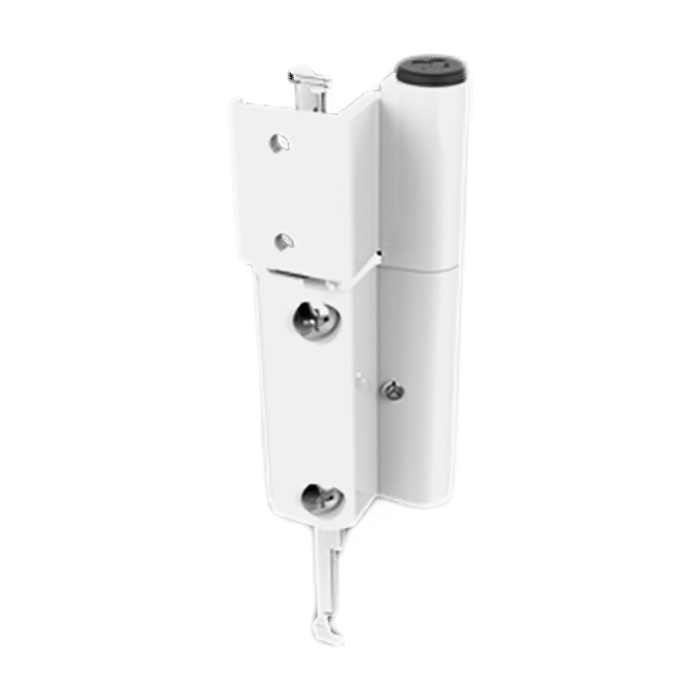

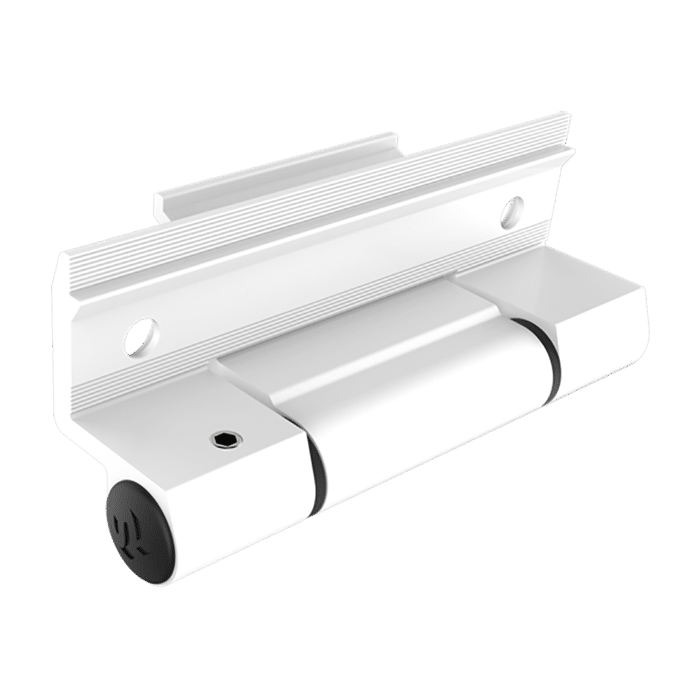

2011.00 – Spojnica za prozor i balkonska vrata namenjena je za sve tipove aluminijumskih sistema prozora i vrata u slučaju okretnih sistema. Spojnica se može ugraditi u profile sa Euro 1 žljebom. Isporučuje se sklopljena i ne može se rastaviti. Proizvod se ugrađuje prema preporukama proizvođača, što se odnosi na broj spojnica srazmerno masi krila prozora, i njhovoj nameni za privatnu ili javnu upotrebu i to:

• Privatna upotreba: 2 spojnice – 80 kg
• Javna upotreba: 3 spojnice – 90 kg

Proizvedena je od ekstrudiranog aluminijumskog profila. Plastični delovi su od poliamida. Zavrtnji od nerđajućeg čelika. Pločice pribora od nerđajućeg čelika. Osovina od ugljeničnog pocinkovanog čelika.

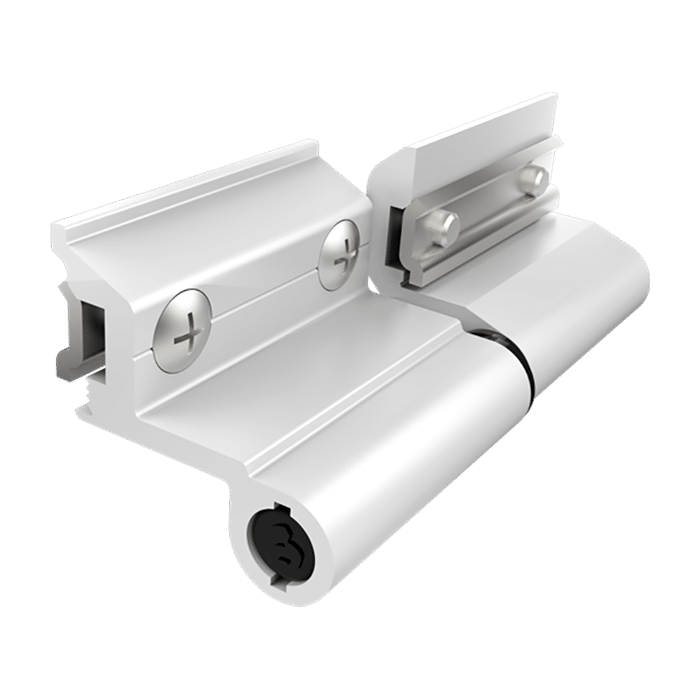

2022.00 – Spojnica za prozor sa 3D štelovanjem namenjena je za sve tipove aluminijumskih sistema prozora u slučaju okretnih sistema. Spojnica se može ugraditi u profile sa Euro 1, Euro 2, Euro 3 i Euro 4 žljebom. Proizvod se ugrađuje prema preporukama proizvođača, što se odnosi na broj spojnica srazmerno masi krila prozora, i njhovoj nameni za privatnu ili javnu upotrebu i to:

• Privatna upotreba: 2 spojnice – 75 kg
• Javna upotreba: 3 spojnice – 80 kg

Spojnica poseduje mogućnost podešavanjaProizvedena je od ekstrudiranog aluminijumskog profila. Plastični delovi su od poliamida. Zavrtnji i pločice pribora od nerđajućeg čelika. Osovina od ugljeničnog ugljeničnog pocinkovanog čelika.

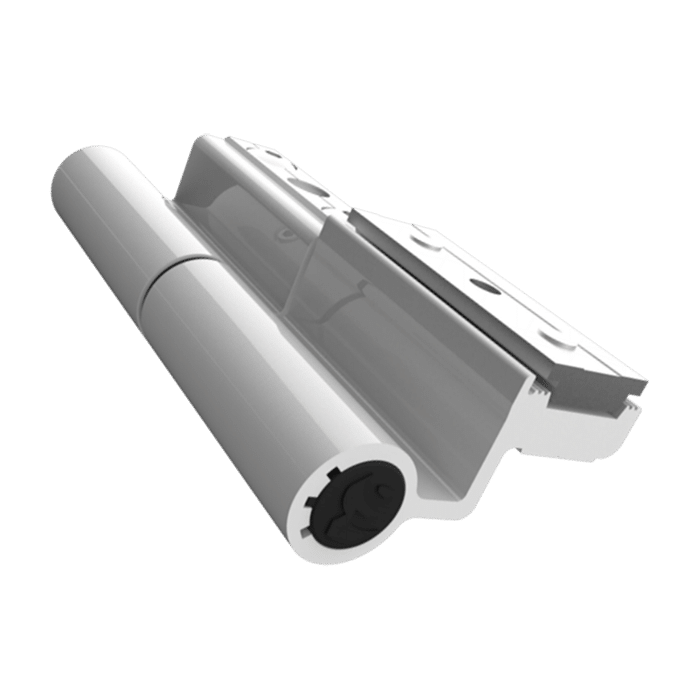

2024.00 – Spojnica sa priborom krilo na krilo (za treće krilo i žaluzine) namenjena je za sve tipove aluminijumskih sistema prozora i vrata u slučaju okretnih sistema. Spojnica se može ugraditi isključivo u Euro 1 žljeb. Primenjuje se kod ugradnje prozora sa žaluzinama. Omogućava izbačaj krila u otvorenoj poziciji (pod 180°) od 37.1 do 37.5 mm u zavisnosti od položaja štelujuće čaure. Spojnica se takođe može primeniti kod sistema „krilo na krilo“. Proizvod se ugrađuje prema preporukama proizvođača. Spojnica poseduje mogućnost podešavanja.

Proizvedena je od ekstrudiranog aluminijumskog profila. Plastični delovi su od poliamida. Zavrtnji i osovina od nerđajućeg čelika. Pozicije pribora od ekstrudiranog aluminijumskog profila.

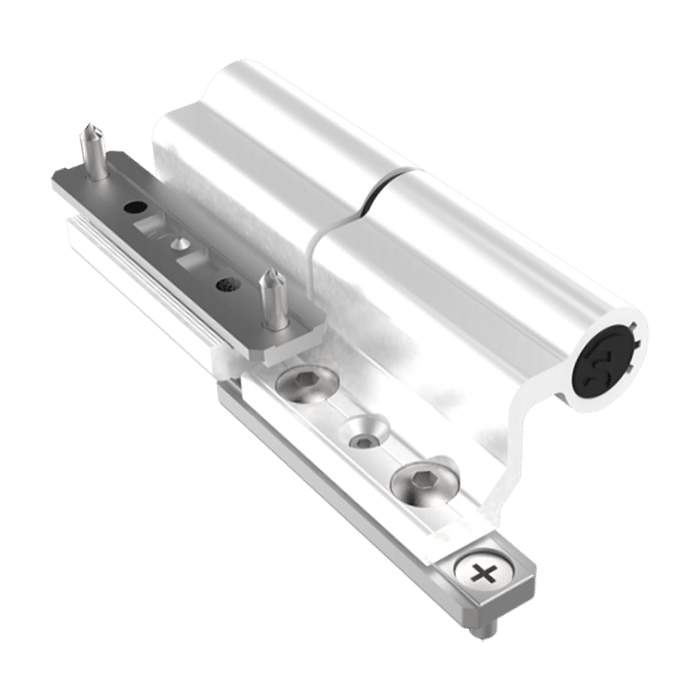

2026.0 – Spojnica je namenjena za sve tipove aluminijumskih sistema vrata u slučaju okretnih sistema. Spojnica se može ugraditi isključivo u aluminijumske profile sa R16 žljebom (profili sa PVC žljebom). Proizvod se ugrađuje prema preporukama proizvođača. Spojnica poseduje mogućnost podešavanja

Proizvedena je od ekstrudiranog aluminijumskog profila. Plastični delovi su od poliamida. Zavrtnji i osovina od nerđajućeg čelika. Pozicije od zamka se proizvode livenjem pod visokim pritiskom. Odlivene pozicije pribora spojnice se galvanski zaštićuju cinkovanjem.

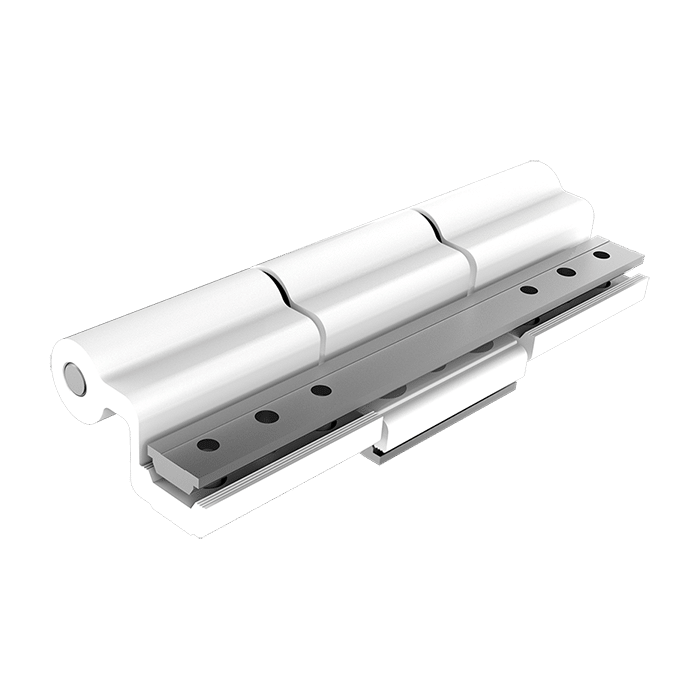

2104.00 – Spojnica za vrata namenjena je za sve tipove aluminijumskih sistema vrata u slučaju okretnih sistema. Spojnica se može ugraditi isključivo u sisteme sa Euro 1 žljebom. Proizvod se ugrađuje prema preporukama proizvođača, što se odnosi na broj spojnica srazmerno masi krila prozora, i njhovoj nameni za privatnu ili javnu upotrebu i to:

• Privatna upotreba: 2 spojnice –110 kg
• Javna upotreba: 3 spojnice – 115 kg

Spojnica je proizvedena od ekstrudiranog aluminijumskog profila. Plastični delovi su od poliamida. Zavrtnji i osovina od nerđajućeg čelika.

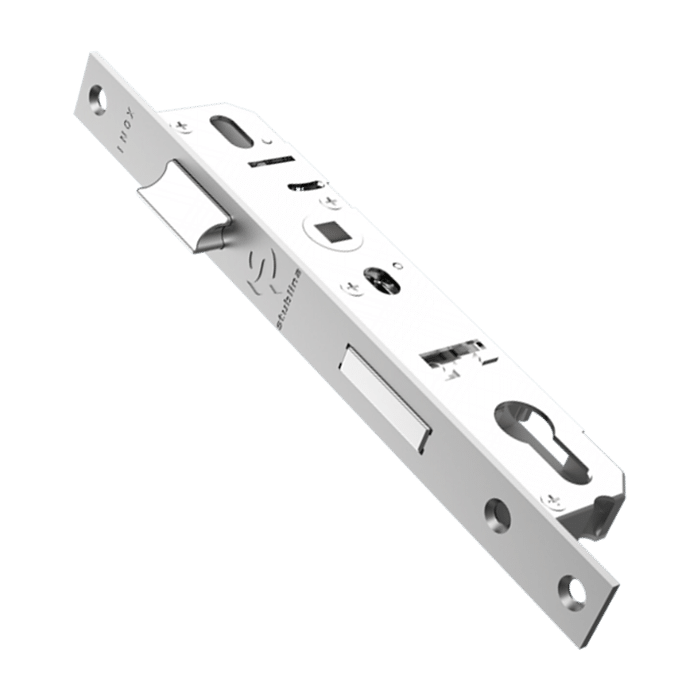

Brava iz grupe sa oznakom 3020.00, 3021.00, 3022.00, 3023.00, 3020.24, 3021.24, 3022.24, 3023.24, 3050.00, 3051.00, 3052.00, 3053.00 je namenjena za ugradnju u sve tipove sistema aluminijumskih i PVC vrata. Brava iz grupe sa oznakom 3020.10, 3021.10, 3022.10, 3023.10, 3020.24.10, 3021.24.10, 3022.24.10, 3023.24.10, 3050.10, 3051.10, 3052.10, 3053.10 je namenjena za ugradnju u sve tipove sistema aluminijumskih i PVC vrata za sanitarne prostorije. Svi navedeni artikli se mogu ugraditi i na leva i na desna vrata i imaju isti pokretački mehanizam. Razlika je u dužini rastojanja (E) od čeone ploče do ose otvora za cilindar, pa samim tim se razlikuju širine stranica i poklopaca. Osno rastojanje između ose otvora za kvaku i ose otvora za cilindar je 85 mm.

Postoje tri dimenzije širine čeone ploče:

• za aluminijumske profile: 22 mm, 24 mm
• za PVC profile: 16 mm

Delovi sklopa brave su izrađeni od ugljeničnog pocinkovanog čelika i legure cinka livenjem pod visokim pritiskom. Plastični delovi su od poliamida. Zavrtnji su od ugljeničnog pocinkovanog čelika. Čeona ploča kod brava za aluminijumske profile (22/24 mm) se izrađuje od nerđajućeg čelika, dok se čeona ploča kod brava za PVC profile (16 mm) izrađuje od ugljeničnog pocinkovanog čelika. Brave za sanitarne prostorije sadrže umetak, koji se izradjuje od sinterovanog čelika.

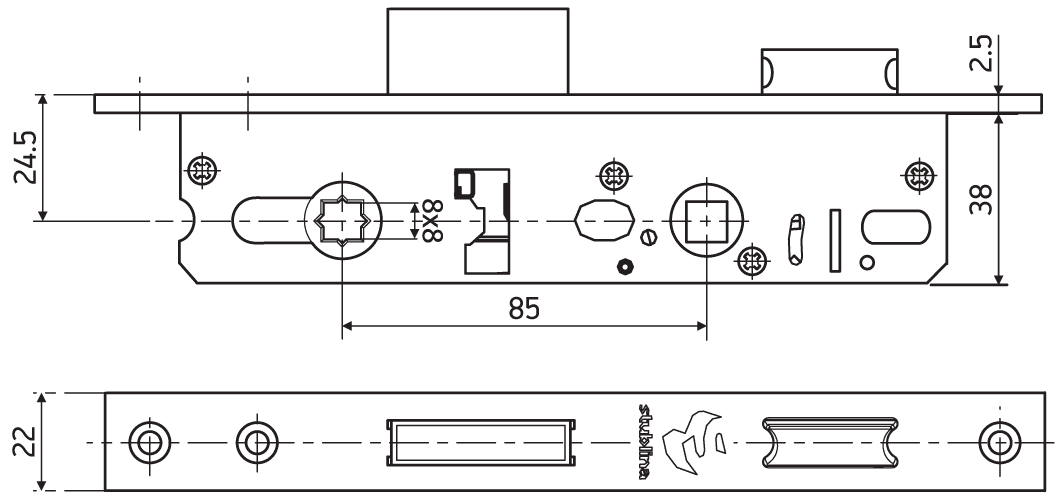

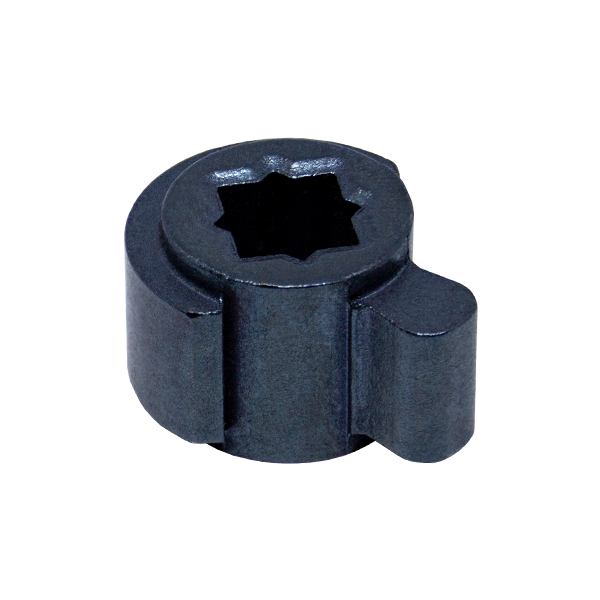

3020.10.50 – Umetak brave za sanitane prostorije

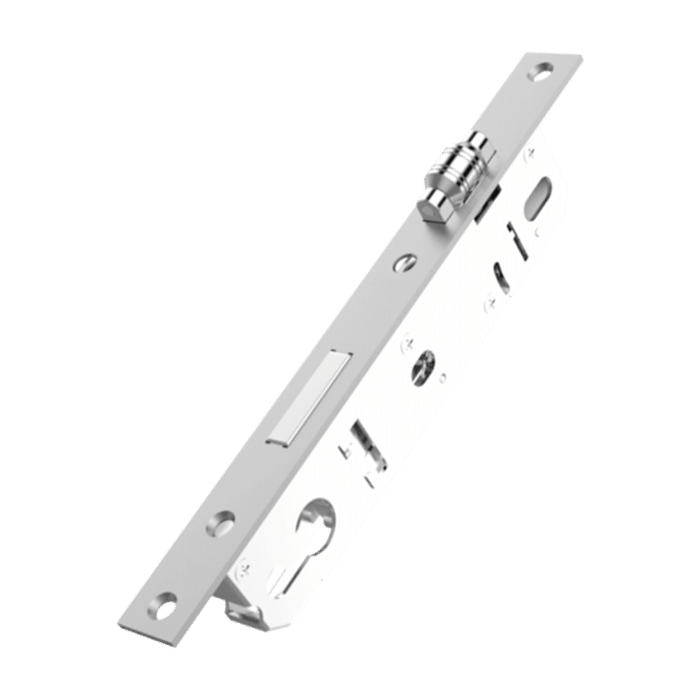

Brava iz grupe sa oznakom 3030.00, 3031.00, 3032.00, 3030.24, 3031.24, 3032.24 je namenjena za ugradnju u sve tipove sistema aluminijumskih vrata. Brava iz grupe sa oznakom 3030.10, 3031.10, 3032.10, 3030.24.10, 3031.24.10, 3032.24.10 je namenjena za ugradnju u sve tipove sistema aluminijumskih vrata za sanitarne prostorije. Svi navedeni artikli se mogu ugraditi i na leva i na desna vrata i imaju isti pokretački mehanizam. Razlika je u dužini rastojanja (E) od čeone ploče do ose otvora za cilindar, pa samim tim se razlikuju širine stranica i poklopaca. Postoje dve dimenzije širine čeone ploče 22 mm i 24 mm.

Delovi sklopa brave su izrađeni od ugljeničnog pocinkovanog čelika i legure cinka livenjem pod visokim pritiskom. Odlivene pozicije iz pokretačkog mehanizma se galvanski zaštićuju cinkovanjem (niklovanjem). Plastični delovi su od poliamida. Zavrtnji su od ugljeničnog pocinkovanog čelika. Čeona ploča se izrađuje od nerđajućeg čelika. Valjak se izrađuje od mesinga. Opruge su od čelika visoke čvrstoće. Brave za sanitarne prostorije sadrže umetak, koji se izrađuje od sinterovanog čelika

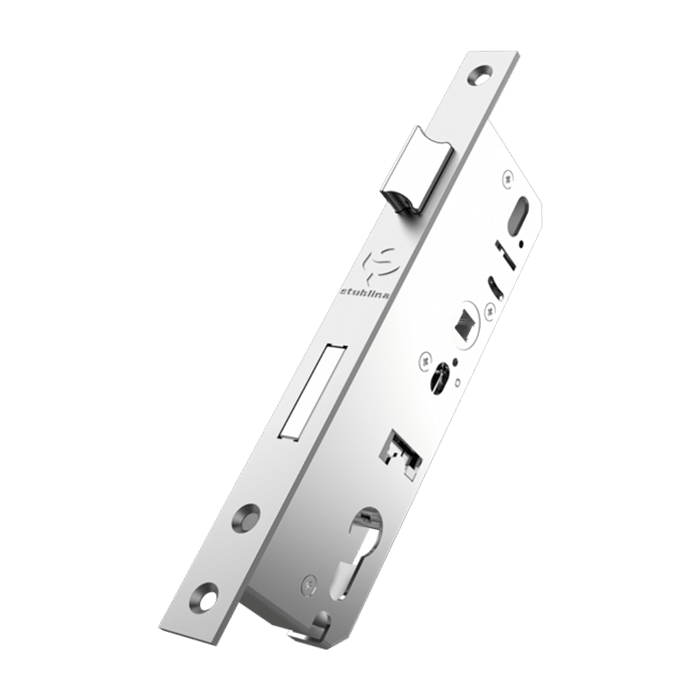

Brava iz grupe sa oznakom 3024.00, 3025.00, 3026.00, 3028.00, 3024.24, 3025.24, 3026.24, 3028.24, 3047.00, 3048.00, 3049.00, 3029.00 je namenjena za ugradnju u sve tipove sistema aluminijumskih i PVC vrata. Brava iz grupe sa oznakom 3024.10, 3025.10, 3026.10, 3028.10, 3024.24.10, 3025.24.10, 3026.24.10, 3028.24.10, 3047.10, 3048.10, 3049.10, 3029.10 je namenjena za ugradnju u sve tipove sistema aluminijumskih i PVC vrata za sanitarne prostorije. Svi navedeni artikli se mogu ugraditi i na leva i na desna vrata i imaju isti pokretački mehanizam. Razlika je u dužini rastojanja (E) od čeone ploče do ose otvora za cilindar, pa samim tim se razlikuju širine stranica i poklopaca. Osno rastojanje između ose otvora za kvaku i ose otvora za cilindar je 92 mm.

Postoje tri dimenzije širine čeone ploče:

• Za aluminijumske profile: 22 mm, 24 mm;
• Za PVC profile: 16 mm.

Delovi sklopa brave su izrađeni od ugljeničnog pocinkovanog čelika i legure cinka livenjem pod visokim pritiskom. Odlivene pozicije iz pokretačkog mehanizma se galvanski zaštićuju cinkovanjem. Plastični delovi su od poliamida. Zavrtnji su od ugljeničnog pocinkovanog čelika. Čeona ploča kod brava za aluminijumske profile (22/24 mm) se izrađuje od nerđajućeg čelika, dok se čeona ploča kod brava za PVC profile (16mm) izrađuje od ugljeničnog pocinkovanog čelika. Brave za sanitarne prostorije sadrže umetak, koji se izradjuje od sinterovanog čelika.

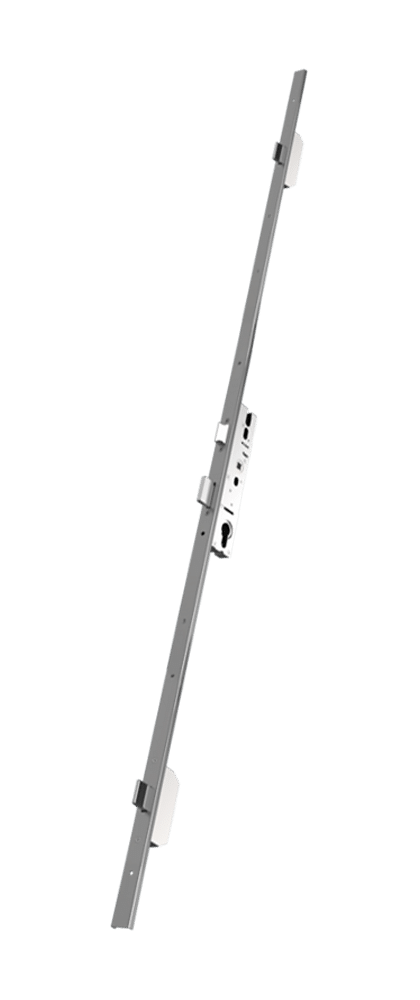

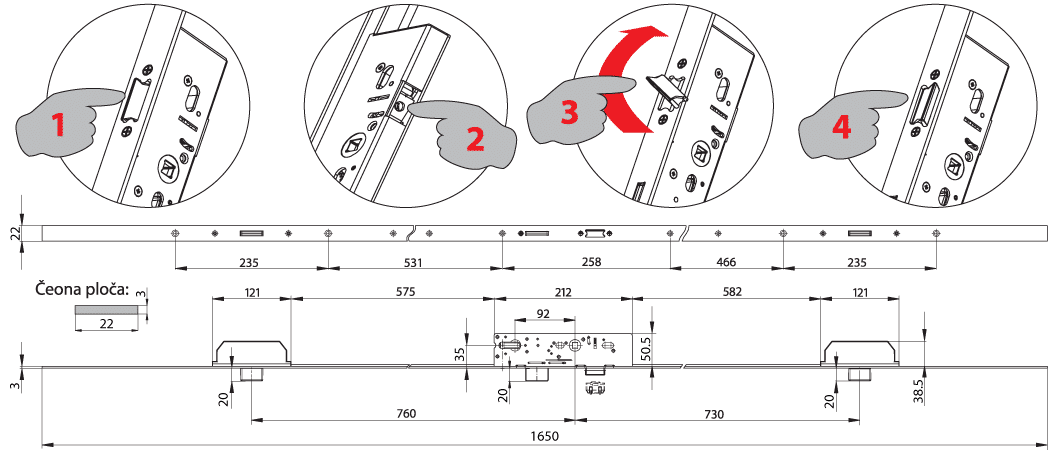

Brava za vrata iz grupe sa oznakom 3045.00, 3045.24, 3045.16, 3045.30/P, 3045.10, 3045.24.10, 3045.16.10, 3045.30.10/P, 3046.00, 3046.24, 3046.16, 3046.30/P, 3046.10, 3046.24.10, 3046.16.10, 3046.30.10/P je namenjena za ugradnju u sve sisteme aluminijumskih i PVC profila. Pod šifrom 3045.00 (3045.00, 3045.24, 3045.16, 3045.30/P, 3045.10, 3045.24.10, 3045.16.10, 3045.30.10/P) podrazumeva se brava sa jezičkom. Pod šifrom 3046.00 (3046.00, 3046.24, 3046.16, 3046.30/P, 3046.10, 3046.24.10, 3046.16.10, 3046.30.10/P) podrazumeva se brava sa valjkom. Grupa navedenih artikala ima isti pokretački mehanizam. Razlika je dimenziji širine i dužine čeone ploče.

Postoje četiri dimenzije širine čeone ploče:

• Za aluminijumske profile – širina čeone ploče je 22 mm, 24 mm i P profil,
• Za PVC profile – širina čeone ploče je 16 mm.

Dužine čeonih ploča su 1650 mm i 2200 mm. Osno rastojanje između ose otvora za cilindar i ose otvora za kvaku je 92 mm, rastojanje od ose otvora za cilindar do spoljašnje strane čeone ploče brave je E=35 mm. Brave poseduju snažan reduktorski mehanizam koji omogućava snažno bravljenje krila vrata. Brave imaju mogućnost zaključavanja u sve tri tačke istovremeno pomoću ključa. Mehanizmom za okretanje jezička obezbeđuje se univerzalnost brave sa jezičkom za ugradnju na leva i desna vrata.

Delovi sklopa brave su izrađeni od ugljeničnog pocinkovanog i nerđajućeg čelika, kao I od legure cinka livenjem pod visokim pritiskom. Odlivene pozicije iz pokretačkog mehanizma se galvanski zaštićuju cinkovanjem/niklovanjem. Čeona ploča kod brava za aluminijumske profile (22/24 mm/P profil) se izrađuje od nerđajućeg čelika, dok se čeona ploča kod brava za PVC profile (16 mm) izrađuje od ugljeničnog pocinkovanog čelika. Plastični delovi su od poliamida. Zavrtnji su od ugljeničnog niklovanog čelika. Valjak je od čelika, točkići valjka su od mesinga. Opruge su od čelika visoke čvrstoće.

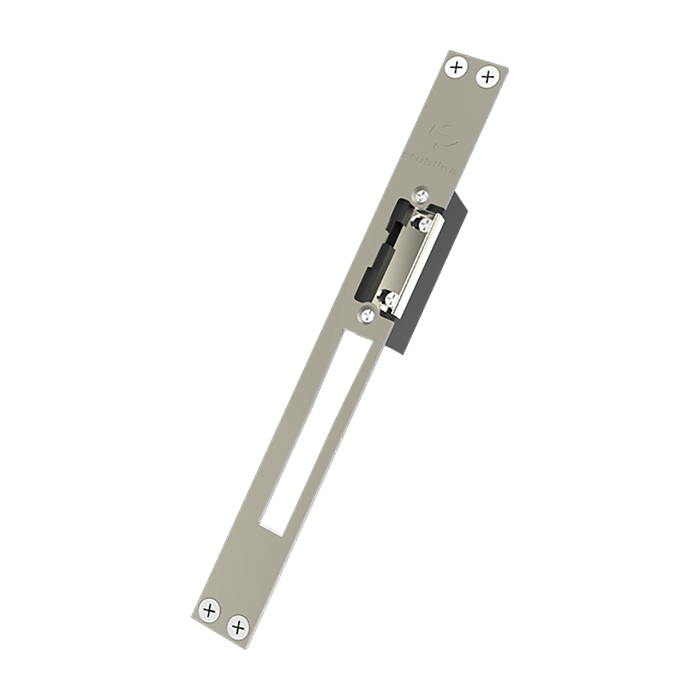

3088.20.220 – Elektro prihvatna ploča od niklovanog čelika sa zavrtnjima od nerđajućeg čelika 12V DC 260 mA. Tip simetrični memorijski SES1-008. Prihvatna ploča je namenjena za ugradnju u sve tipove aluminijumskih profila vrata. Poseduje električni prihvatnik koji se koristi za daljinsko otključavanje vrata i ulaza. Primenjen je u sistemima za kontrolu pristupa. Proizvod se ugrađuje prema preporukama proizvođača. Glavne karakteristike: NC – normalno zatvoren; temperaturno okruženje od -40° do +50°C; mehanička izdržljivost 200.000 ciklusa; DIN leva i DIN desna vrata. Funkcija – drži u otvorenom položaju, sa memorijom.

Prihvatna ploča je od ugljeničnog niklovanog ili nerđajućeg čelika. Zatvarač je napravljen od legure cinka i niklovan. Oblik zatvarača je zaobljen, ima mogućnost podešavanja 3mm. Zavrtnji su od nerđajućeg čelika.

Napomena: Fabrika neće uvažiti garanciju ukoliko prihvatna ploča nije ugrađena po uputstvu.

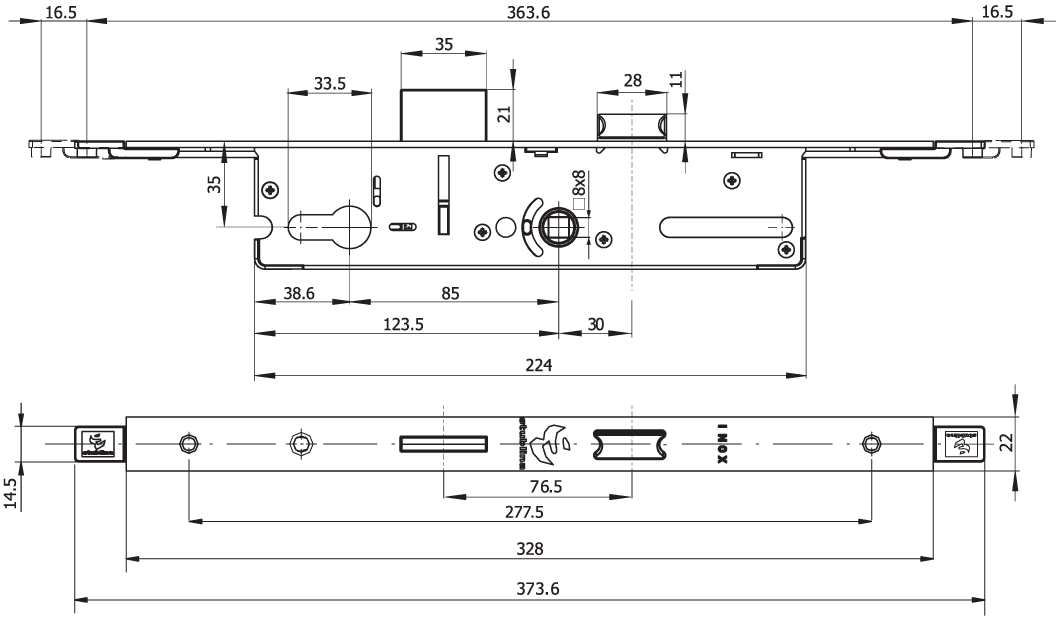

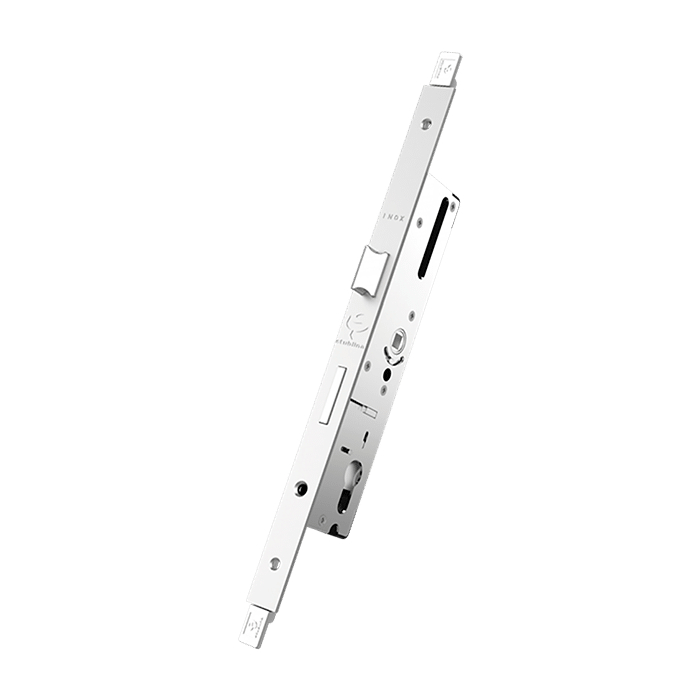

3147.00 – Brava za balkonska vrata na potez kvake namenjena je za ugradnju u sve sisteme aluminijumskih profila sa Euro žljebom. Brava poseduje potezni mehanizam preko kvake koji omogućava snažno bravljenje krila vrata, nakon čega je potrebno cilindrom zaključati bravu. Ima mogućnost zaključavanja u više tačaka istovremeno potezom na kvaku. Za dodatna bravljenja pogledati preporuke proizvođača. Mehanizmom za okretanje jezička obezbeđuje se univerzalnost brave za upotrebu na levim i desnim vratima.

Delovi sklopa brave su izrađeni od ugljeničnog pocinkovanog čelika i legure cinka livenjem pod visokim pritiskom. Odlivene pozicije iz pokretačkog mehanizma se galvanski zaštićuju cinkovanjem. Čeona ploča se izrađuje od nerđajućeg čelika. Plastični delovi su od poliamida. Zavrtnji su od ugljeničnog niklovanog čelika. Opruge i pozicije mehanizma su od čelika velike čvrstoće.

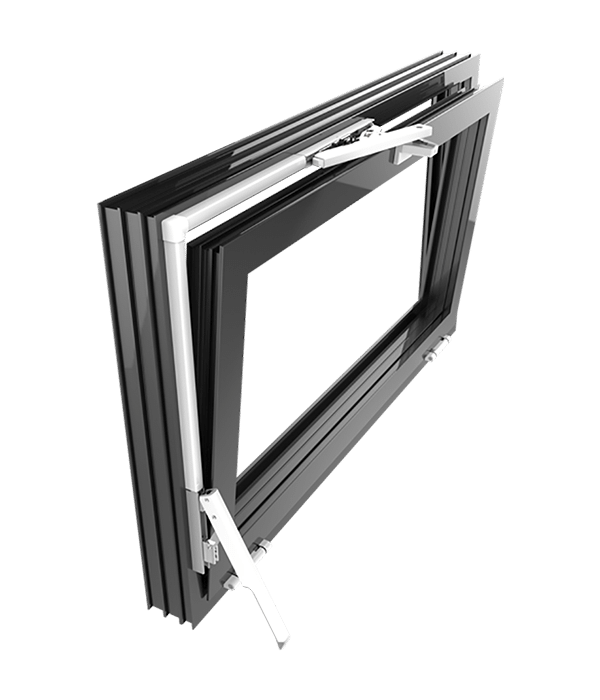

4020.00 – Ventus okov namenjen je za ugradnju u sve tipove aluminijumskih, PVC i drvenih sistema prozora za svetlarnike.

Elementi koji čine artikal 4020.00 su:

4020.20 set – makaze ventusa: Delovi makaze su od pocinkovanog čelika i legure cinka, plastični delovi od poliamida, zakovice i osovine od nerđajućeg čelika, zavrtnji su izrađeni od nerđajućeg čelika.

4020.15 set – ugaoni okov: Delovi okova su izrađeni od pocinkovanog čelika i legure cinka, plastični delovi od poliamida, zakovice od nerđajućeg čelika, zavrtnji su od nerđajućeg čelika.

4020.04.00 Držač krila: Držač krila je od pocinkovanog čelika, zatvarač od poliamida, zavrtanj je od pocinkovanog čelika.

4020.02.00 Pogonska ručica: Telo, nosač i poklopac ručice su napravljeni od ekstrudiranih aluminijumskih profila. Poluga je od pocinkovanog čelika, plastični delovi od poliamida. Umetak i klizač izrađeni su od zamka livenjem pod visokim pritiskom. Odlivene pozicije se galvanski zaštićuju cinkovanjem. Šipka i spojnica su od pocinkovanog čelika. Zavrtnji su izrađeni od nerđajućeg čelika.

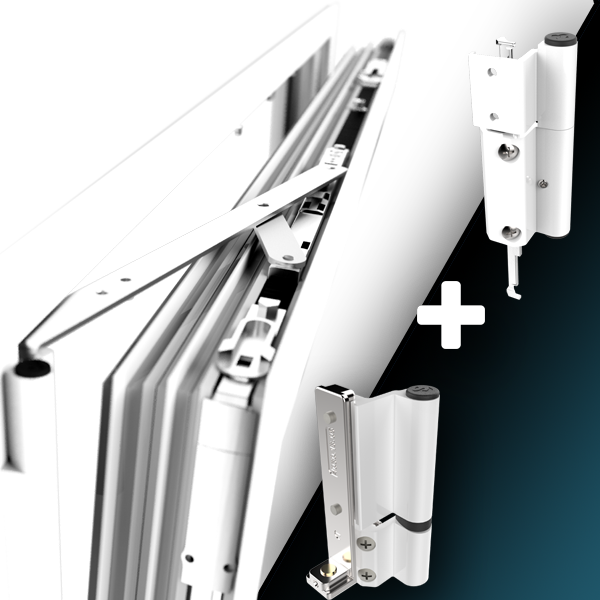

Garniture za okretno – nagibno otvaranje krila prozora sa oznakama:
– 4030.00 (4031.00, 4032.00, 4033.00),
su namenjene za ugradnju u sve tipove sistema aluminijumskih prozora i vrata sa euro 1, euro 2, euro 3 i euro 4 žljebom. Koriste se za različite širine krila i to u intervalima:
– garnitura 4030.00 od 535 do 1200mm,
– garnitura 4031.00 od 445 do 535mm,
– garnitura 4032.00 od 1200 do 1400mm,
– garnitura 4033.00 od 375 do 535mm.

Tehničke specifikacije:
Elementi koje čine prethodno navedene garniture, zajedno sa dodatnim garniturama su:
– Ugaoni prenosnik 4010.20,
– Osnovna garnitura 4010.10,

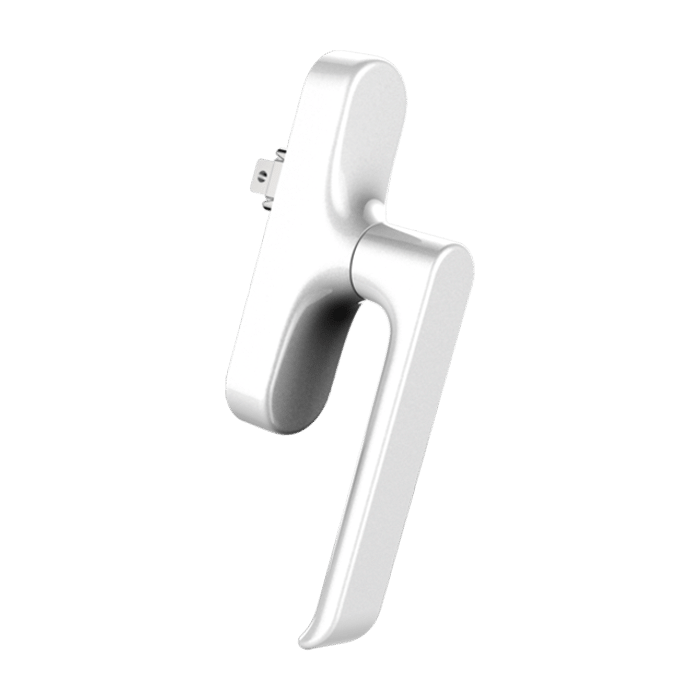

– Pogonska ručica sa priborom 1001.00 ili 1101.00 ili 1003.00,
– Spojnice za prozor 4030.30,
– Makaze za različite širine krila 4030.02 (4030.01, 4030.05, 4030.13),
– Dodatna garnitura (za horizontalno i vertikalno bravljenje) 4010.40.

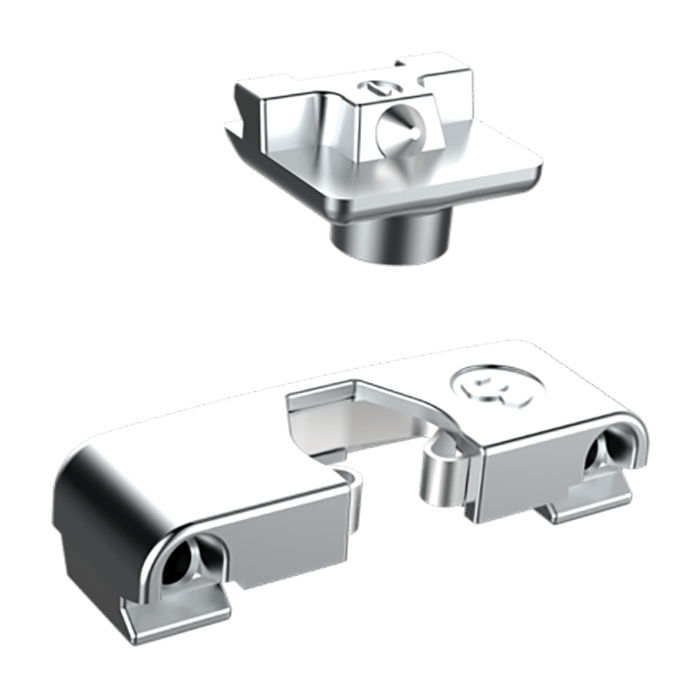

4046.00 – Stoper krila za balkonska vrata namenjen je za ugradnju u sve tipove sistema aluminijumskih prozora i vrata sa euro 1, euro 2, euro 3, euro 4 žljebom. Ovaj artikal može da se koristi zajedno sa okretno-nagibnim sistemom u slučaju kada on nema zabravljivanje po donjoj horizontali.

Pozicije koje čine stoper su izrađene od zamka livenjem pod visokim pritiskom. Odlivene pozicije se galvanski zaštićuju cinkovanjem. Opruga od opružnog čelika. Zavrtnji su od nerđajućeg čelika.

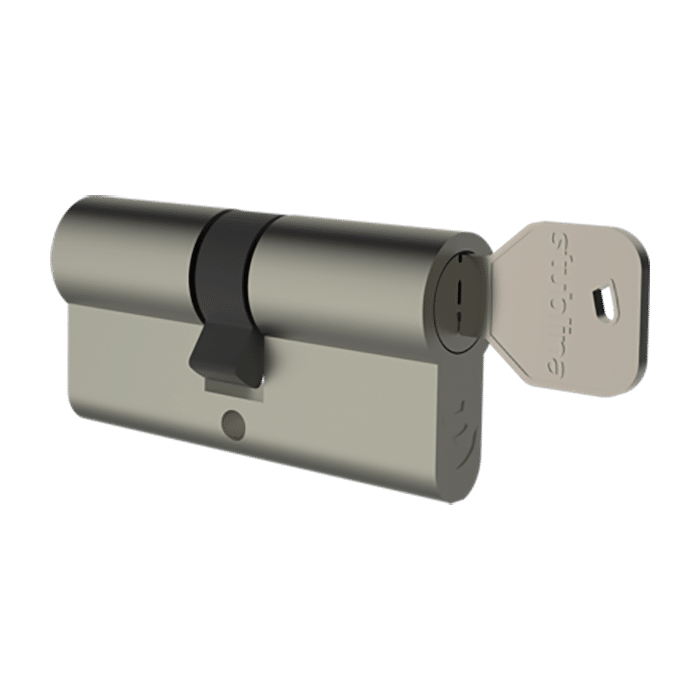

Telo cilindra je od mesinga, spojnica od sintera, delovi pokretnog mehanizma od opružnog, nerđajućeg i pocinkovanog čelika. Niklovana površinska zaštita.

Primena: za aluminijumska, pvc, drvena i metalna vrata.

Koristi se za pokretanje mehanizama brava. Standardna isporuka sa tri ključa.

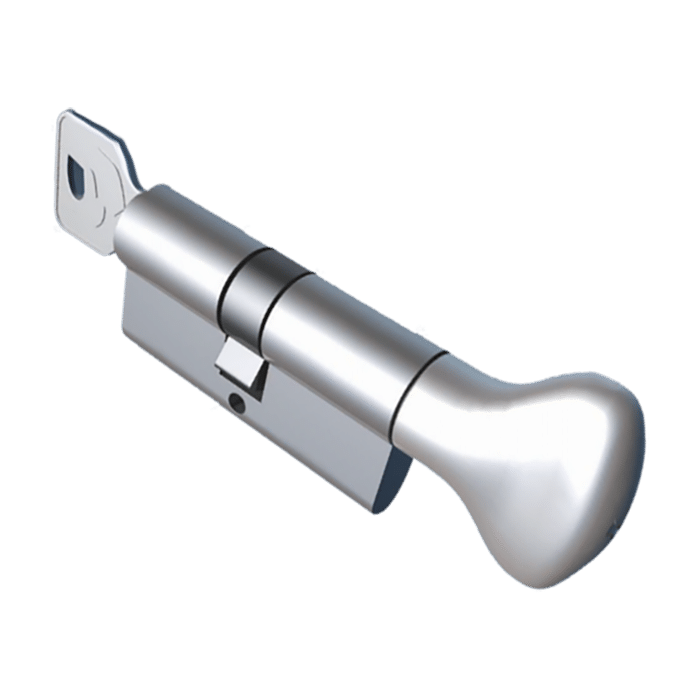

Telo cilindra od mesinga, jezičak od sintera, delovi pokretnog mehanizma od opružnog, nerđajućeg i pocinkovanog čelika. Dugme cilindra od legure cinka liveno pod visokim pritiskom. Niklovana površinska zaštita.

Primena: za aluminijumska, pvc, drvena i metalna vrata.

Koristi se za pokretanje mehanizama brava. Standardna isporuka sa tri ključa.

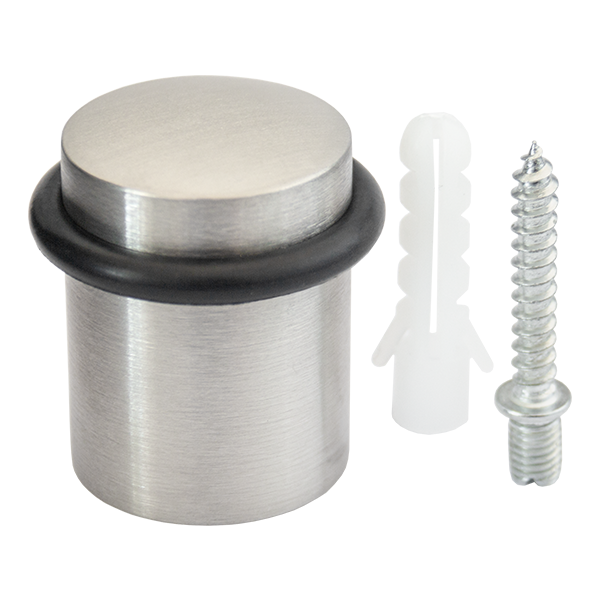

JG-DS05 SS – Inox valjkasti stoper za vrata

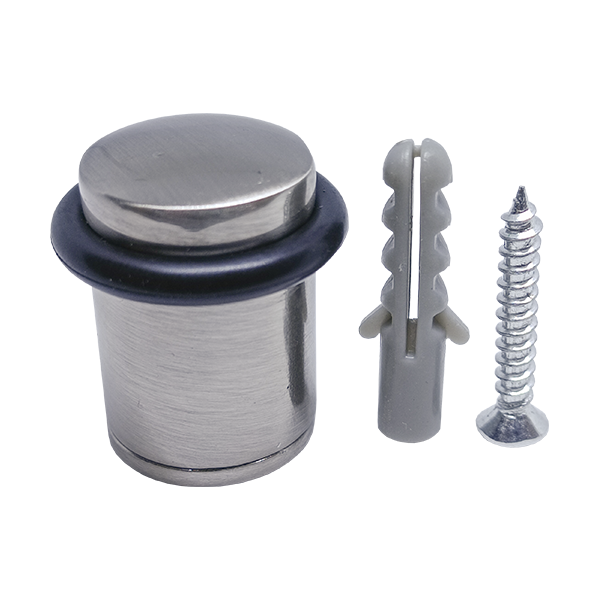

JG-DS05 SS-B – Inox valjkasti stoper za vrata
